| 加工定制：是 | 型号：DN200 | 规格：各种规格 |
| 工作压力：1.6MPa | 工作温度：≤105℃ | 压力损失：0.05MPa |
| 材质：碳钢 | 功能：过滤排污 |
沈阳，兰州，太原，大连，呼和浩特自动反冲洗过滤器技术规程

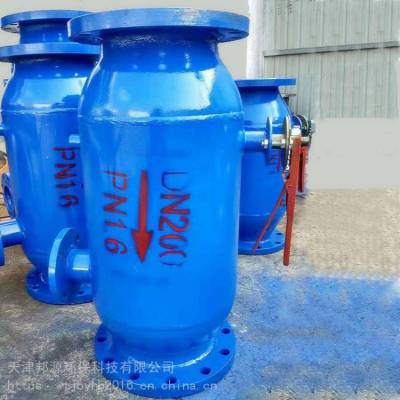

BY自动反冲洗排污过滤器 DN200快速除污器
1.1.1工艺介绍
自动反冲洗过滤器能自动控制被过滤原料中需去除固体杂质进入生产工序，有效地过滤机械杂质，提高输出产品质量；并能在系统设备不停的情况下对过滤元件进行自动清洗，从而避免采用固定式过滤器因杂质堆积过多压损过大时，需频繁拆卸过滤器冲洗元件而带来经济损失。该过滤器采用多组过滤单元组合的方法以达到较大流量，控制器采取分组过滤的方法进行，以***原料连续给。
2.1加氢装置中自动反冲洗过滤器的特点
2.1.1目前在大多数加氢装置中自动反冲洗过滤器都具有如下特点：
1、工艺过程连续：不停车自动反冲洗；
2、防爆性好：利用气动控制或PLC程序控制（正压防爆）；
3、设置功能完备：手动(强制)自动(差压)；
4、自动控制配置：直接进入DCS系统，显示流量状况、差压动态、动作时间、反冲次数、液位状态等；
5、现场操纵方便：自动控制，减轻劳动强度。
2.2.1沈阳，兰州，太原，大连，呼和浩特工艺流程说明
过滤器通过进出口汇管连接到生产设备原料进出口管道上，当流体经过过滤元件表面时，超过过滤精度直径的固体颗粒被阻隔在过滤元件的一侧，形成堆积。使进出口两端的压差逐渐增加，当压差达到预设值或工艺规定冲洗值时或人为进行手动清洗时，控制器被启动，自动进行一个循环的反冲洗，本装置自动反冲洗过滤器采用内冲洗形式，即采用已经过滤的清洁流体，通过控制反向冲洗过滤堆积在过滤元件表面的杂质，反冲洗时逐组切断过滤单元的流体入口同时打开排污回收通道。在流体反向压力的作用下，堆积杂质迅速被清除。当压差低于预设值时，自动恢复到正常过滤状态。并且可根据要求调整冲洗时间，以达到冲洗效果。因冲洗是逐组进行，当其中一组进行冲洗时，其余均在正常工作，因此在冲洗时不影响原料正常供给。
